1. 结构详情

1.1 机座

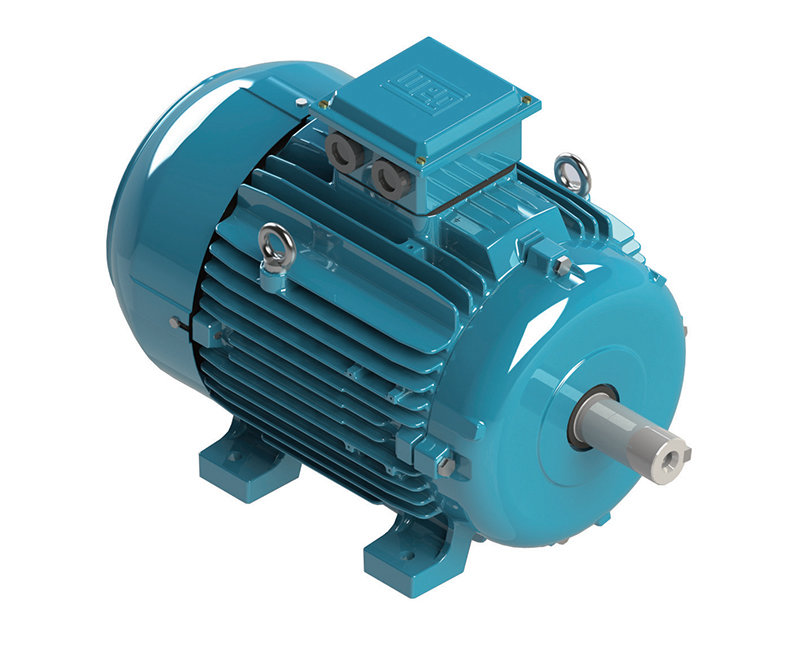

机座由 FC-200 铸 铁 制 成， 不 仅 有 利 于 改 善 热 传 导 性， 而且能够提供足够的机械强度以满足最苛刻的应用需求。 为了方便安装，机座号 112M 及以上的型号均配有吊环。

1.2 端盖

同机座一样，W20 电机的前后端盖采用 FC-200 铸铁制成。 新设计保证低的轴承运行温度以及更好的散热。

1.3 风扇罩

W20 电机的风扇罩采用钢质风罩

1.4 接线盒

同风扇罩一样，W20 电机接线盒也是采用钢质接线盒，为了 便于接线，接线盒内部留有充足的空间，并可 90 度旋转，安 装十分灵活。 接线盒孔为通孔，装有塑料闷盖。

注：用户需自行更换接线葛兰头方可满足 IP55 的防护等级。

1.5 连接导线

连接导线上不仅印有符合 IEC 60034-8 标准的标志，而且配 有指定的接线端子。W20 电机配备玻纤增强不饱和聚酯团状 模塑料 (BMC) 接线柱，如下图所示。

1.6 轴承

备注：户外立式电机需要考虑防雨罩。

WEG电机配置球轴承，并在225及以上机座采用润滑脂注排 装置。WEG与全球知名轴承供应商（FAG, NSK, NTN, C&U 等）合作, 确保电机的优异性能并延长使用寿命。如需要指定

特定品牌轴承，请在合同中说明。

1.7 铭牌

主铭牌和副铭牌均由 AISI 304 不锈钢制成，所有信息均利用激光打印在铭牌上。铭牌包含很多重要的有用信息，如序列号、 输出功率、电压、频率、额定电流、防护等级、功率因数、绝缘等级、轴承型号、油脂类型和润滑周期等。 IEC机座200以下（含）的铭牌为方形铭牌，IEC机座225至355的铭牌为长条形铭牌。

1.8 轴流风机（可选配置）

在变频应用中，可依据客户要求选配内转子电机进行强制冷却（最高至200机座）。如有特殊需求，请联系相关销售人员。
